商品特色

標準Modbus 網絡集成

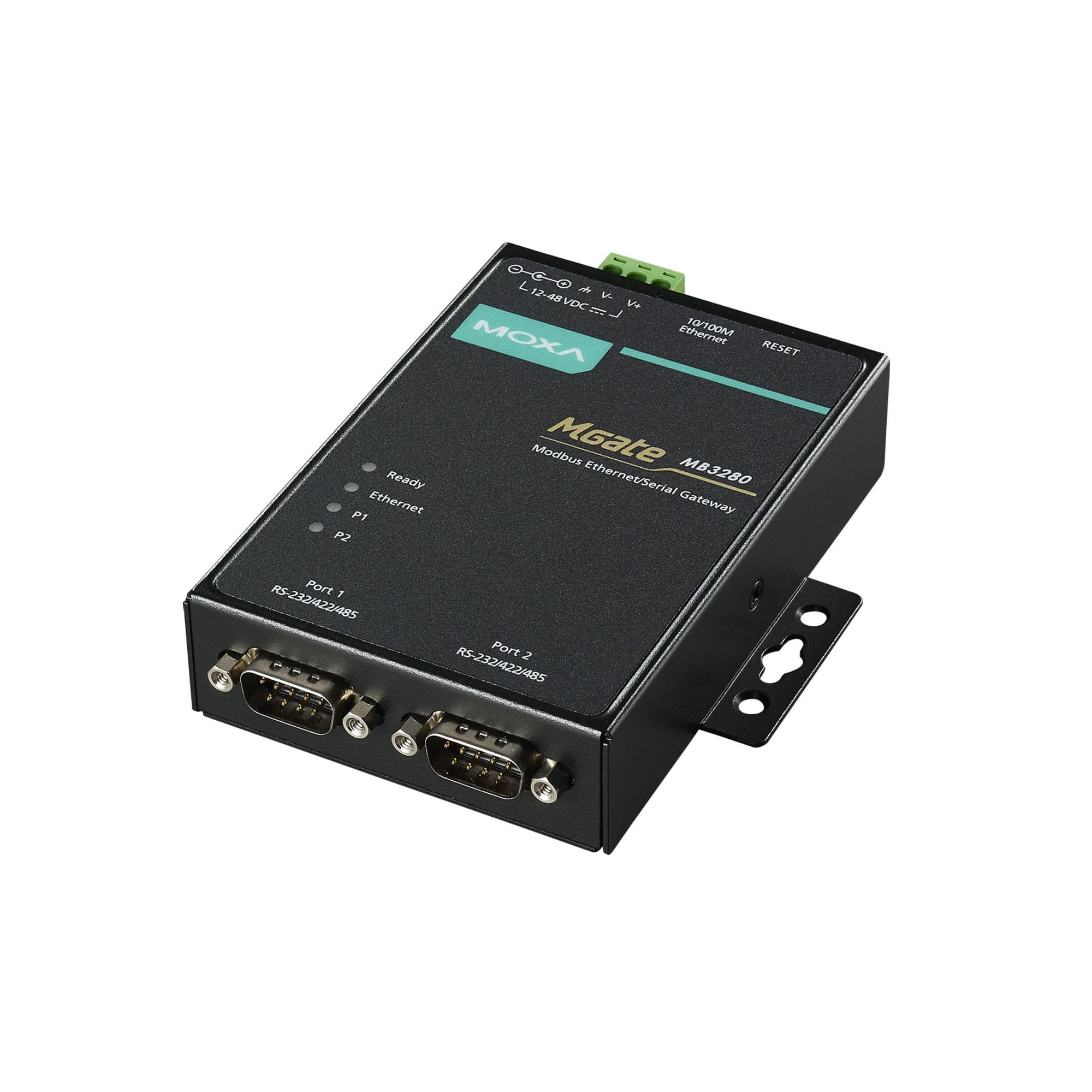

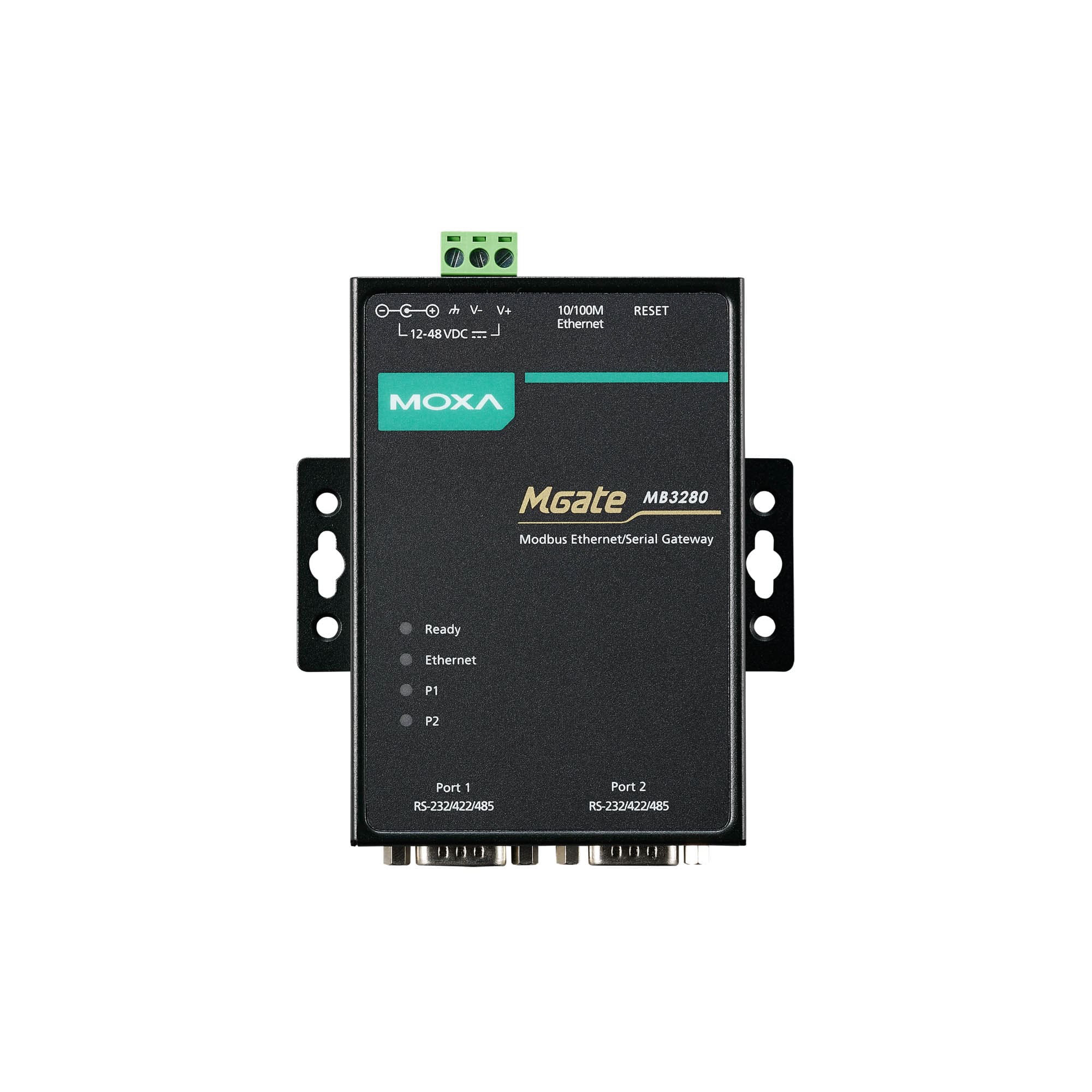

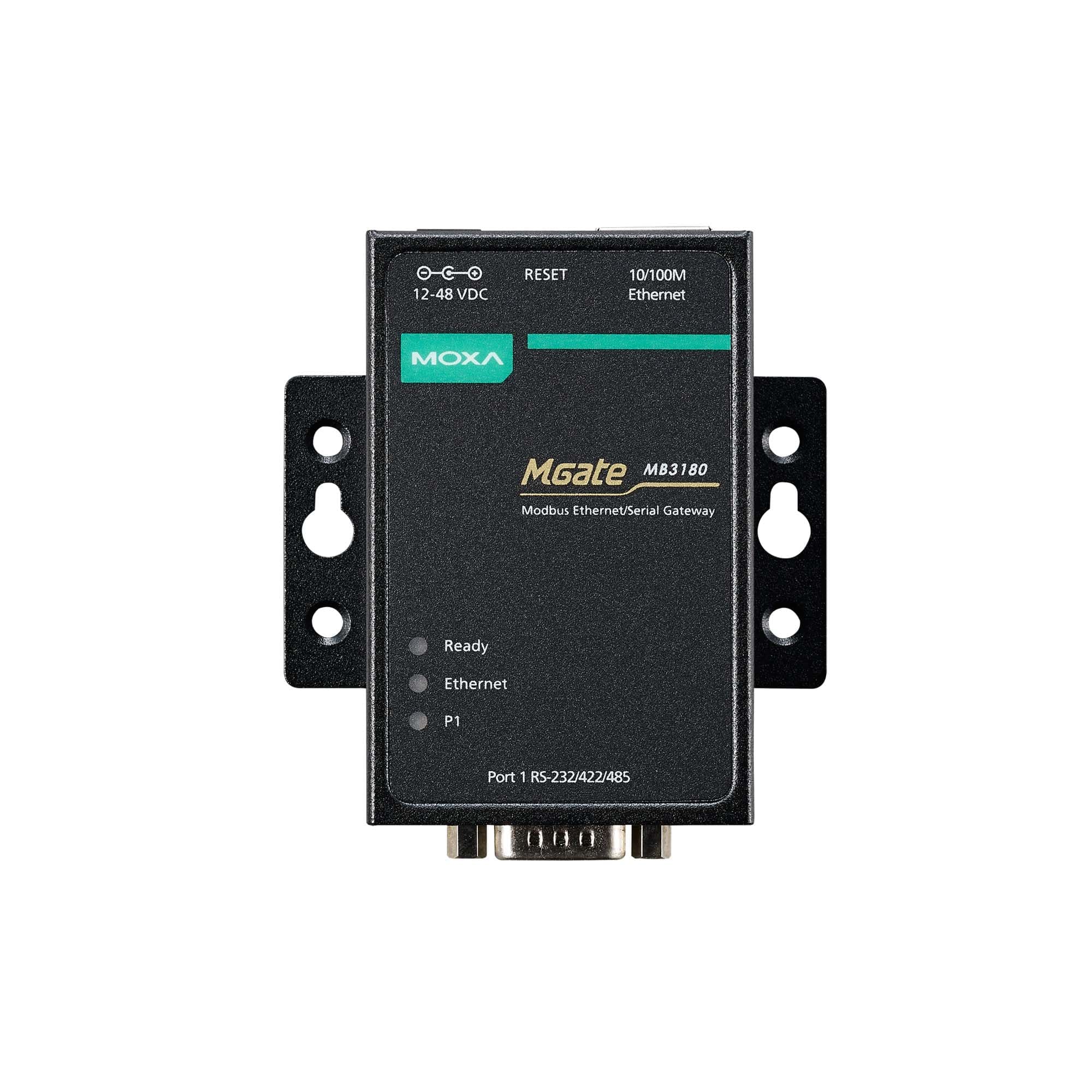

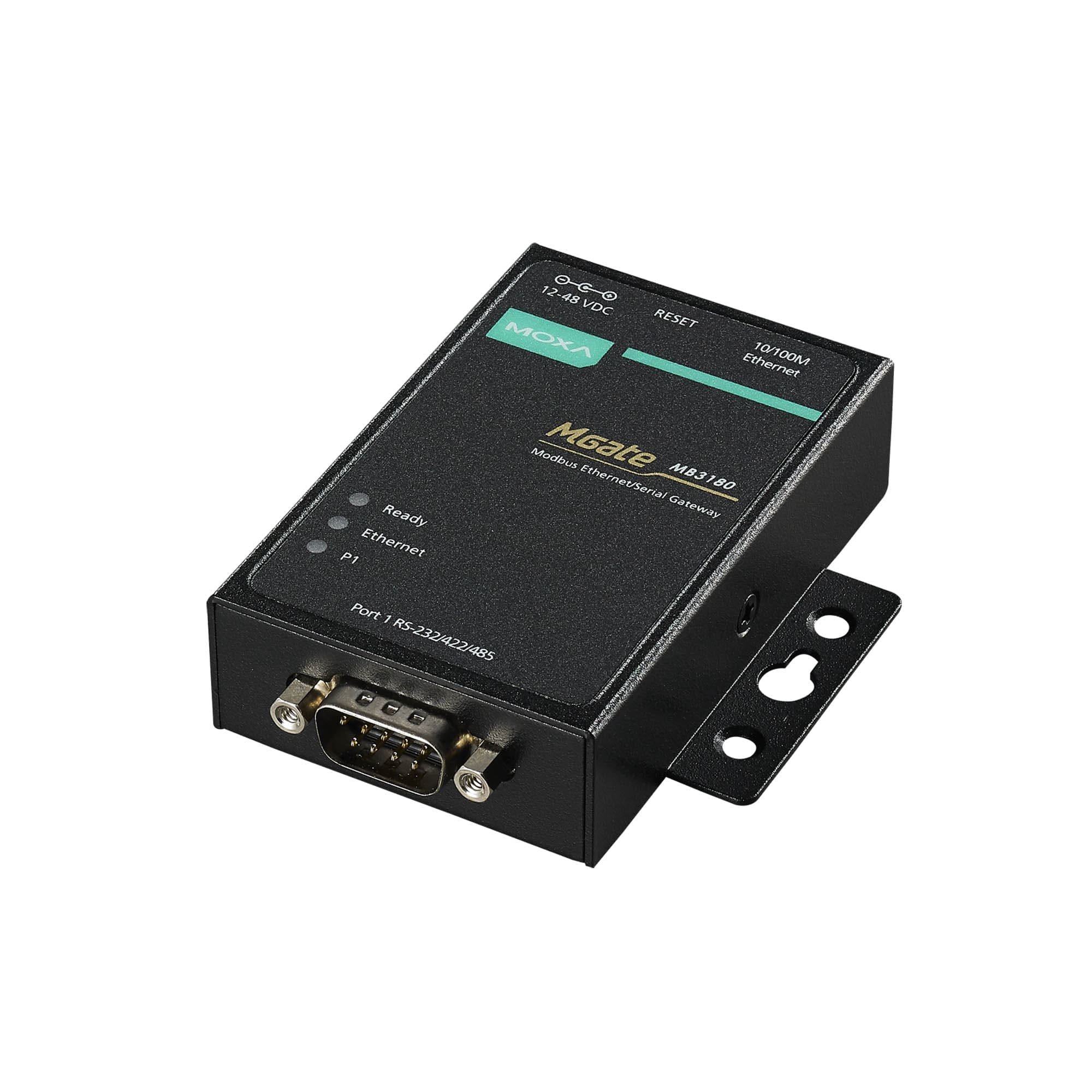

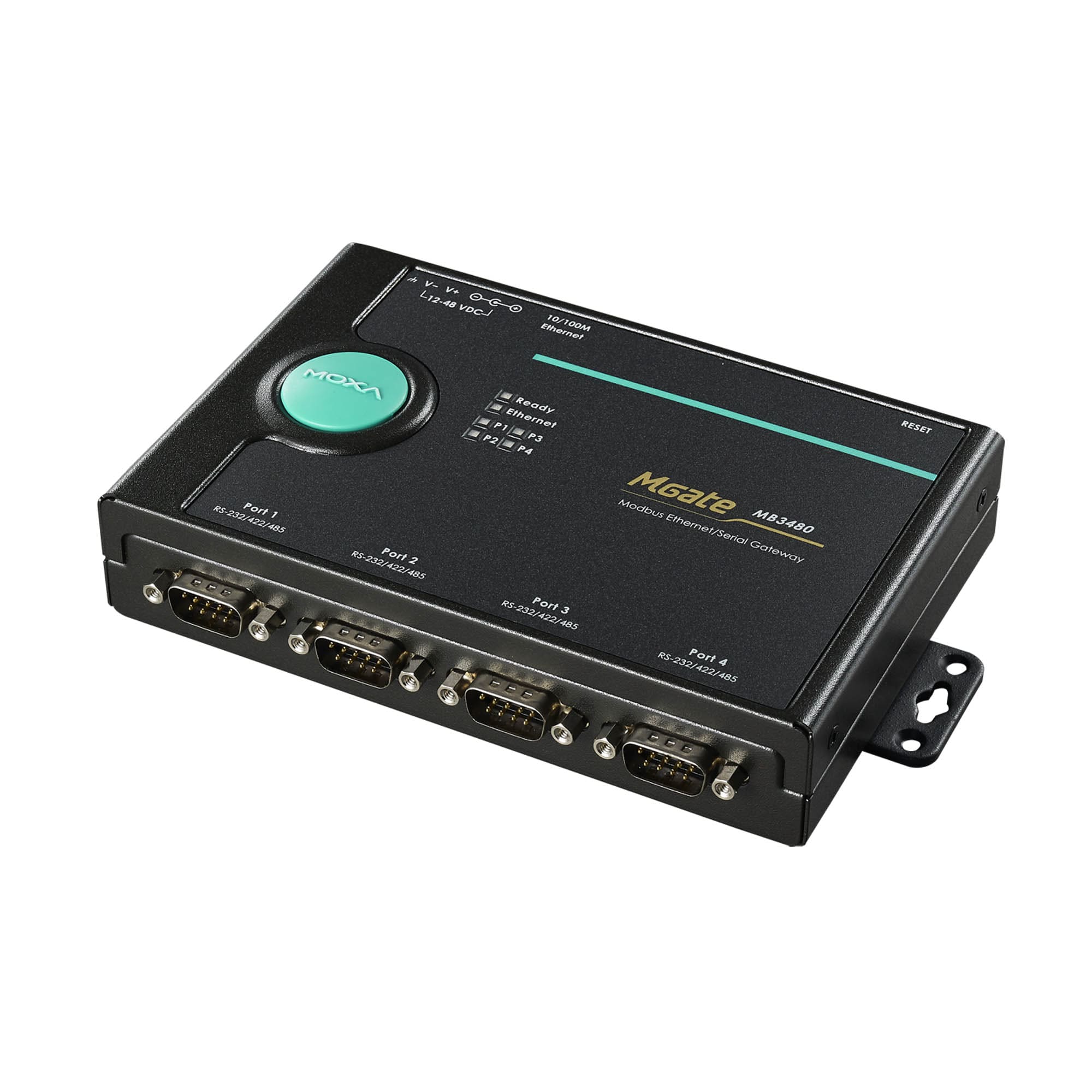

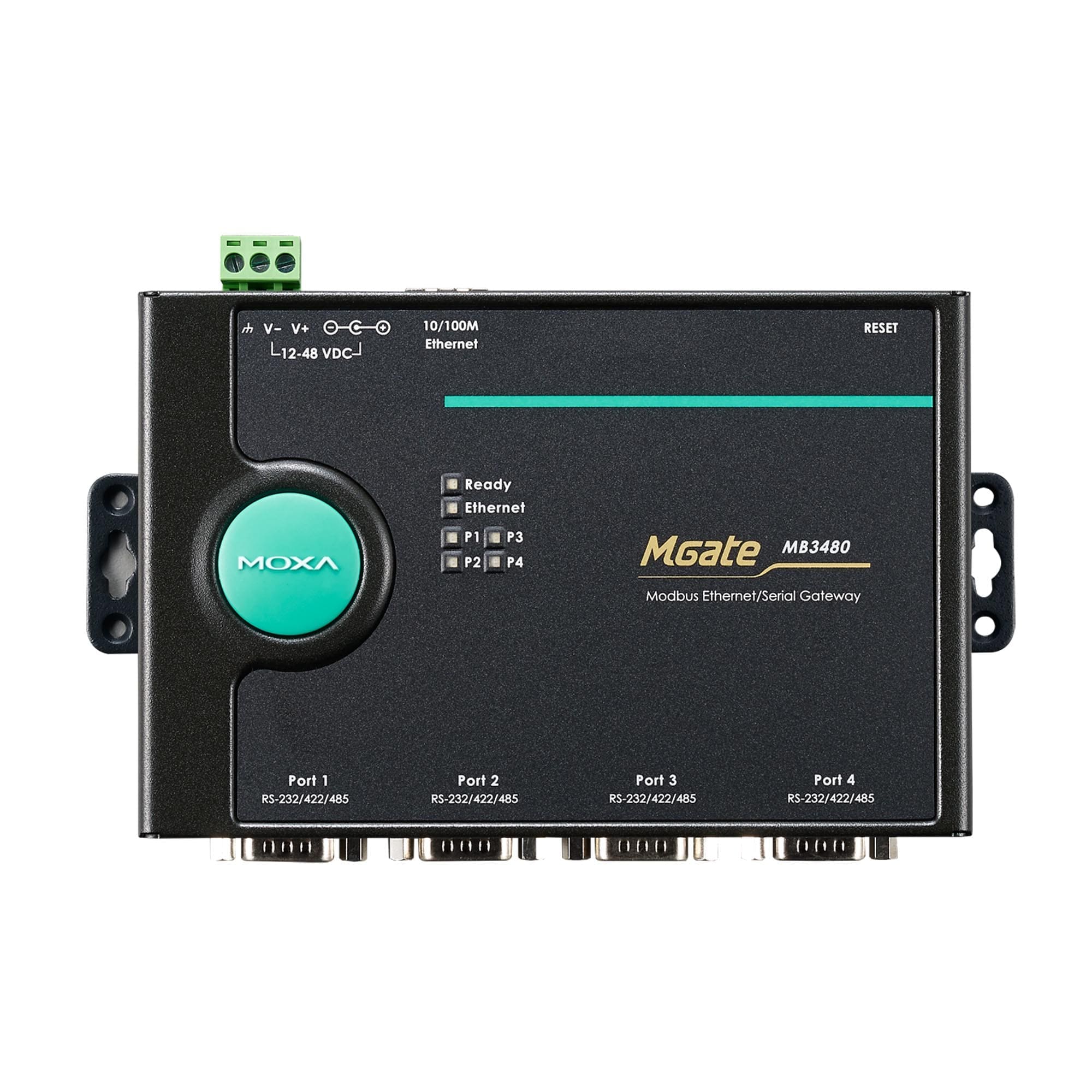

三款標準MGate™ 型號（MB3180、MB3280 和MB3480）專為了快速集成Modbus TCP 和RTU/ASCII 網絡而設計。這些型號可無縫集成Modbus 串口slave 設備至現有的Modbus TCP 網絡中，並且讓串口master 訪問Modbus TCP slave。MB3180、MB3280 和MB3480 提供更簡單、可定制的網絡集成解決方案，且幾乎可與任何Modbus 網絡兼容。

高密度、經濟高效的網關全

MGate™ MB3000 網關可以有效地將高密度Modbus 節點連接至同一網絡。MB3280 最多可管理62 個串口slave 節點，MB3480 最多可管理124 個串口slave 節點。每個RS-232/422/485 串口可為每個Modbus RTU 或Modbus ASCII 配置不同的操作命令和波特率，允許兩種類型的Modbus 網絡通過一個Modbus 網關集成至Modbus TCP 網絡。

自動設備路由，簡化配置

Moxa 的自動設備路由功能為需要配置大量Modbus 設備的工程師解決許多問題和不便。只需一鍵即可設置slave ID 路由表完成Modbus 網關配置，並自動檢測來自監控和數據採集(SCADA) 系統的Modbus 請求。通過消除手動創建slave ID 路由表的需要，自動設備路由功能為工程師節省了大量時間和成本。

規格參數

乙太網接口
10/100BaseT(X) 端口（RJ45 接頭）	1（自動MDI/MDI-X 連接）
電磁隔離保護	1.5 kV（內置）
乙太網軟件特性
工業協議	Modbus TCP Client (Master)，Modbus TCP Server (Slave)
配置選項	Web Console (HTTP)、設備搜尋工具(DSU)、MGate 管理器、Telnet Console
管理	ARP、DHCP Client、DNS、HTTP、HTTPS（不包括MGate MB3180）、SMTP（不包括MGate MB3180）、SNMP Trap（不包括MGate MB3180）、SNMPv1/v2c/v3、TCP/IP、Telnet、UDP、NTP Client （不包括MGate MB3180）
MIB	RFC1213、RFC1317
對時服務	NTP Client（不包括MGate MB3180）
串口介面
端口數量	MGate MB3180：1 MGate MB3280：2 MGate MB3480：4
接頭	DB9 公頭
串口標準	RS-232/422/485（軟件可選）
波特率	50 bps 至921.6 kbps
數據位	7，8
校驗位	無、偶、奇、Space、Mark
停止位	1,2
流量控制	DTR/DSR、RTS Toggle（僅限RS-232）、RTS/CTS
RS-485 數據流向控制	ADDC®（數據流向自動控制）
RS-485 上拉電阻/下拉電阻	1 kΩ，150 kΩ
RS-485 終端電阻	MGate MB3180：無 MGate MB3280/MB3480：120 Ω
串口信號
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2w	Data+, Data-, GND
RS-485-4w	Tx+, Tx-, Rx+, Rx-, GND
串口軟體特性
工業協議	Modbus RTU/ASCII Master、Modbus RTU/ASCII Slave
Modbus(透傳)
最大Client 連接數量	16
最大Server 連接數量	32
電源參數
電源參數	12 至48 VDC
輸入電流	MGate MB3180：200 mA @ 12 VD MGate MB3280：250 mA @ 12 VD MGate MB3480：385 mA @ 12 VDC
電源接頭	MGate MB3180：電源插座 MGate MB3280/MB3480：電源插座和接線端子
機械特性
外殼	金屬
IP 等級	IP30
尺寸(有掛耳)	MGate MB3180：22 x 75 x 80 mm（0.87 x 2.95 x 3.15英寸） MGate MB3280：22 x 100 x 111 mm（0.87 x 3.94 x 4.37英寸） MGate MB3480：35.5 x 102.7 x 181.3 mm（1.40 x 4.04 x 7.14英寸）
尺寸(無掛耳)	MGate MB3180：22 x 52 x 80 mm（0.87 x 2.05 x 3.15英寸） MGate MB3280：22 x 77 x 111 mm（0.87 x 3.03 x 4.37英寸） MGate MB3480：35.5 x 102.7 x 157.2 mm（1.40 x 4.04 x 6.19英寸）
重量	MGate MB3180：340 g (0.75 lb) MGate MB3280：360 g (0.79 lb) MGate MB3480：740 g (1.63 lb)
工作環境
工作溫度	0 至60°C（32 至140°F）
存儲溫度（含包裝）	-40 至85°C（-40 至185°F）
相對濕度	5 至95%（非冷凝）
安規認證
安全	EN 60950-1，UL 60950-1
EMC	EN 55032/24
EMI	CISPR 32，FCC Part 15B Class A
EMS	IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV IEC 61000-4-3 RS：80 MHz至1 GHz：3 V/m IEC 61000-4-4 EFT：電源：1 kV；信號： 0.5 kV IEC 61000-4-5 Surge：電源：1 kV (MB3180/MB3280) IEC 61000-4-5 Surge：電源：1 kV；信號：2 kV (MB3480) IEC 61000-4-6 CS：3 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIP
MTBF
時間	MGate MB3180：908,440小時 MGate MB3280：749,455小時 MGate MB3480：1,242,173小時
標準	Telcordia SR332
保修
保存期限	5年
