【TYCO】iSTAR Ultra 門禁控制器

門禁控制器，支持多達32個讀卡器

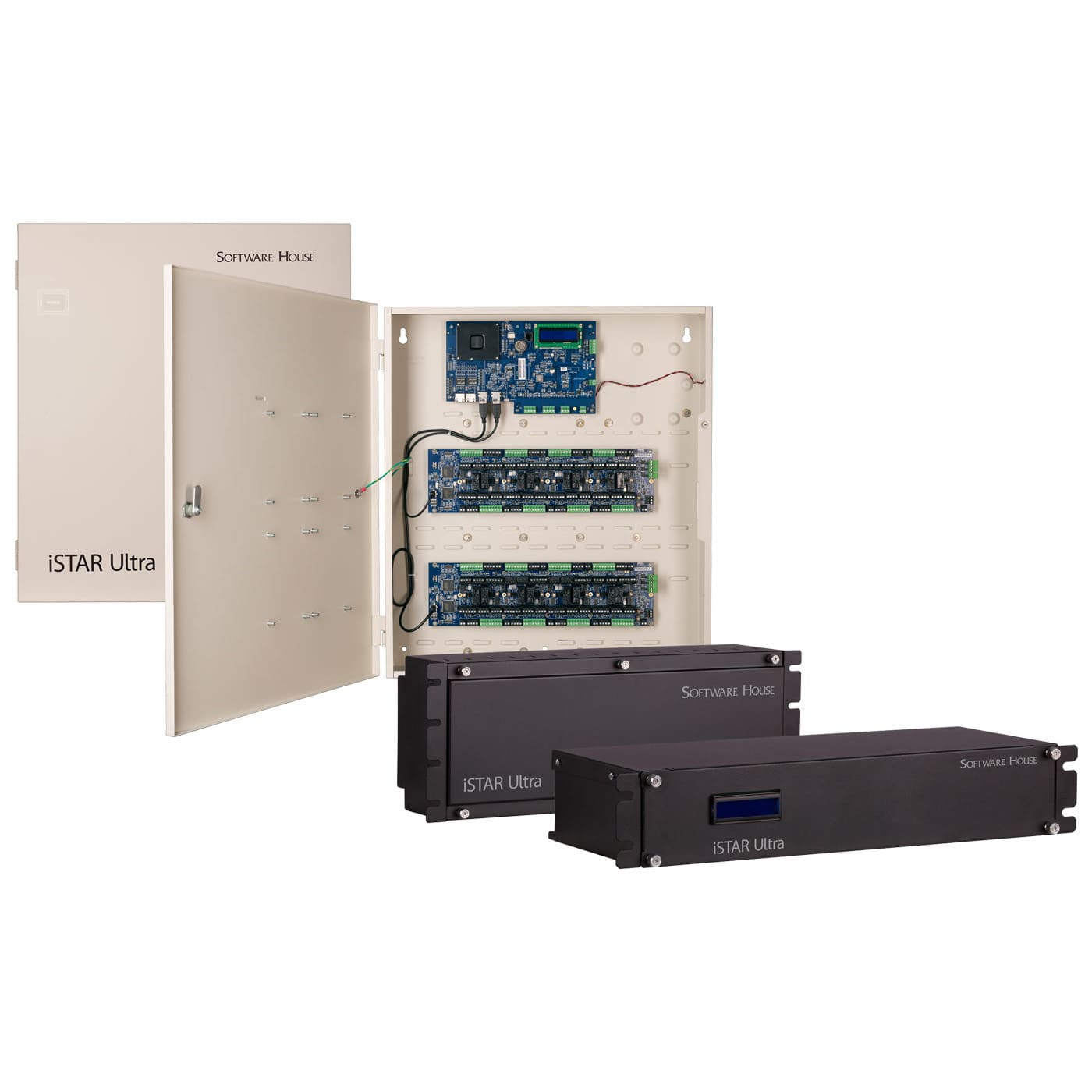

iSTAR Ultra是一款功能強大、聯網的控制器，支持多達32個讀卡器1，可滿足企業和政府應用對門禁控制的嚴苛要求。 iSTAR Ultra不僅提供機架式和壁掛式2種選項，提高了安裝靈活性，其獨特的鎖定電源管理還省去了單獨的鎖定電源接口面板。此外，iSTAR Ultra還具有自身系統的硬化Linux內核可改進系統的安全性和可擴展性。

• 強大的聯網門控制器，支持多達32個讀卡器（16個來自ACMs）
• 嵌入式鎖定電源管理，可降低安裝成本
• 硬化的Linux嵌入式OS，可改進安全性和可擴展性
• 包括全局防返傳和先進的對等集群
• 本地入侵區域功能
• LCD提供重要的控制器狀態和診斷信息
• 管理本地存儲器中多達50萬個持卡人的信息
• 發生火災時，用於火災報警互鎖的專用輸入可覆蓋門鎖定
• 板載256位AES網絡加密
• 通過FIPS 140-2和NIST的測試和驗證
• 兼容C•CURE 9000 v2.30及以上版本2
• 實現ASSA ABLOY Aperio 無線鎖或Schlage AD300 和 AD400無線鎖與C•CURE 9000（提供了一個完全集成且可管理的鎖定解決方案）進行通信
• 機架式型號提供靈活的安裝選項
• 為企業和政府部門的安裝提供良好的解決方案

詳細介紹
商品特色
規格參數

詳細介紹

支持多達32個讀卡器

iSTAR Ultra在同一個控制器內獨特結合了對傳統硬連線門禁控制門和無線鎖的支持，支持多達32個讀卡器，其中16個讀卡器來自門禁模塊(ACM) I/O單元，其餘則由無線鎖和設備組成。
對於需要很多讀卡器的面板接近感應式應用，iSTAR Ultra是一理想選擇。而對於更多的分佈式安裝而言，iSTAR Ultra可包括多達16個RS-485端口，允許安裝人員間隔更遠進行部署。 iSTAR Ultra使用通用控制器模塊(GCM) ，該模塊包括用作存儲的標準2GB RAM和16GB SD卡，和2個用於可靠網絡通信的板載千兆網絡端口。 GCM最多控制2個ACM，每個ACM可支持多達8個Wiegand或RM讀卡器，還有24個監控輸入和16個輸出（可分別對其進行乾或濕配置）。
iSTAR Ultra還包括一個字母數字型LCD，可提供狀態和故障信息。數據庫備份和所有的緩衝數據都存儲在非易失性SD卡存儲器中。而實時的時鐘電池可確保電源發生故障時仍能供電。

聯網

iSTAR Ultra包括2個板載千兆網絡端口，用於和主機的主通信和備用通信。 AES 256位FIPS 197網絡加密和自定義鍵管理一起可確保控制器遠離潛在的網絡威脅。 iSTARUltra支持靜態和動態IP地址，使用DHCP和DNS可簡化網絡安裝。此外，功能強大的iSTAR配置功能(ICU) 允許用戶查看在線控制器、修改配置參數並從單個接口下載新的固件，進而可減少啟動時間。

商品特色

嵌入式鎖電源管理

iSTAR Ultra的ACM提供了一種獨特且直接的方式來管理安裝所需的整個鎖定電源需求。 ACM專為直接配電至每個鎖電路而設計，無需單獨的熔斷器配電板（及相關的內連佈線）。除了控制器電源，每個ACM還有2個獨立的鎖電源饋入。這些饋入可用於不同的電壓（比如12 V和24 V）、備份電池以及無備份電池等情況，以符合當地的安全規範。
每個鎖定輸出可用作幹接觸、鎖電源1或鎖電源2，同時又提高了靈活性。此外，每個鎖電路都包括一個用於現場快速替換的插槽繼電器，通過大量使用固態變阻器，還可具有PTC可重置熔斷器和過壓浪湧保護。每個鎖電路可基於專用的火災報警輸入設置分別用作解鎖或鎖定，以滿足安全性需求。

本確保與集群的可靠通信

iSTAR Ultra支持跨集群的端到端通信，也就是說控制器彼此之間進行通信，無需主機介入。集群是用戶定義的組，可包括多達16個控制器，通過將廣泛分散的設施隔離到不同的控制器區域來提高安全性。比如，無需主機，一個控制器上的輸入事件也能關聯到另一個控制器上的輸出。

本地和全局防返傳功能提供/有效的系統級安全性

防返傳功能可防止持卡人將其通行權限回傳給他人，從而令他人進入安全區域。其中，全局防返傳功能對於確保整個區域的安全性至關重要。基於上述防回傳而創建集群，控制器就可向C•CURE服務器發送違反防返傳通知。對於那些沒出示證件卻緊隨前面持卡人進入安全區域的，則很容易被C•CURE監控站監控到並加以標記。

機架靈活性

iSTAR Ultra提供模塊化的機架式配置，可降低空間需求以及將面板安裝在牆面上的相關成本。獨立的GCM和ACM模塊均可安排在機架中，以優化用戶的服務器機房安裝。比如，GCM可安裝在四柱機架的前端，而ACM和現場佈線可分配在機架的後端。其中，ACM的現場佈線可輕鬆通過機櫃的頂端和/或底端進行路由，而ACM面板則可安裝在前端和中心，便於提供服務。

鍵盤命令提供最佳控制

iSTAR Ultra支持定制鍵盤命令，從而以強大方式輕鬆激活C•CURE中的事件。這些鍵盤命令包括從觸發脅迫呼叫、發起報警到直接從RM讀卡器鍵盤鎖定和解鎖門。對這些命令進行配置後，要求必需出示卡和/或卡片加PIN才能激活該命令。鍵盤命令還可用於對入侵區域進行布防和撤防。

提高生命安全性

火災發生時，與火災報警綁定的專用輸入自動鎖定或解鎖選擇門鎖的輸出信號。火災輸入信號在有/無人監管的情況下均可發出指令，並且解鎖電路工作時不需要進行軟件編程。此外，還提供了用於手工鑰匙開關的第二個輸入，這樣門鎖定輸出就不會再次鎖定，除非授權安全人員通過鑰匙開關確認了大樓的安全性。通過板載DIP開關可啟用鑰匙開關功能。

規格參數

物理參數
尺寸（高x寬x深）

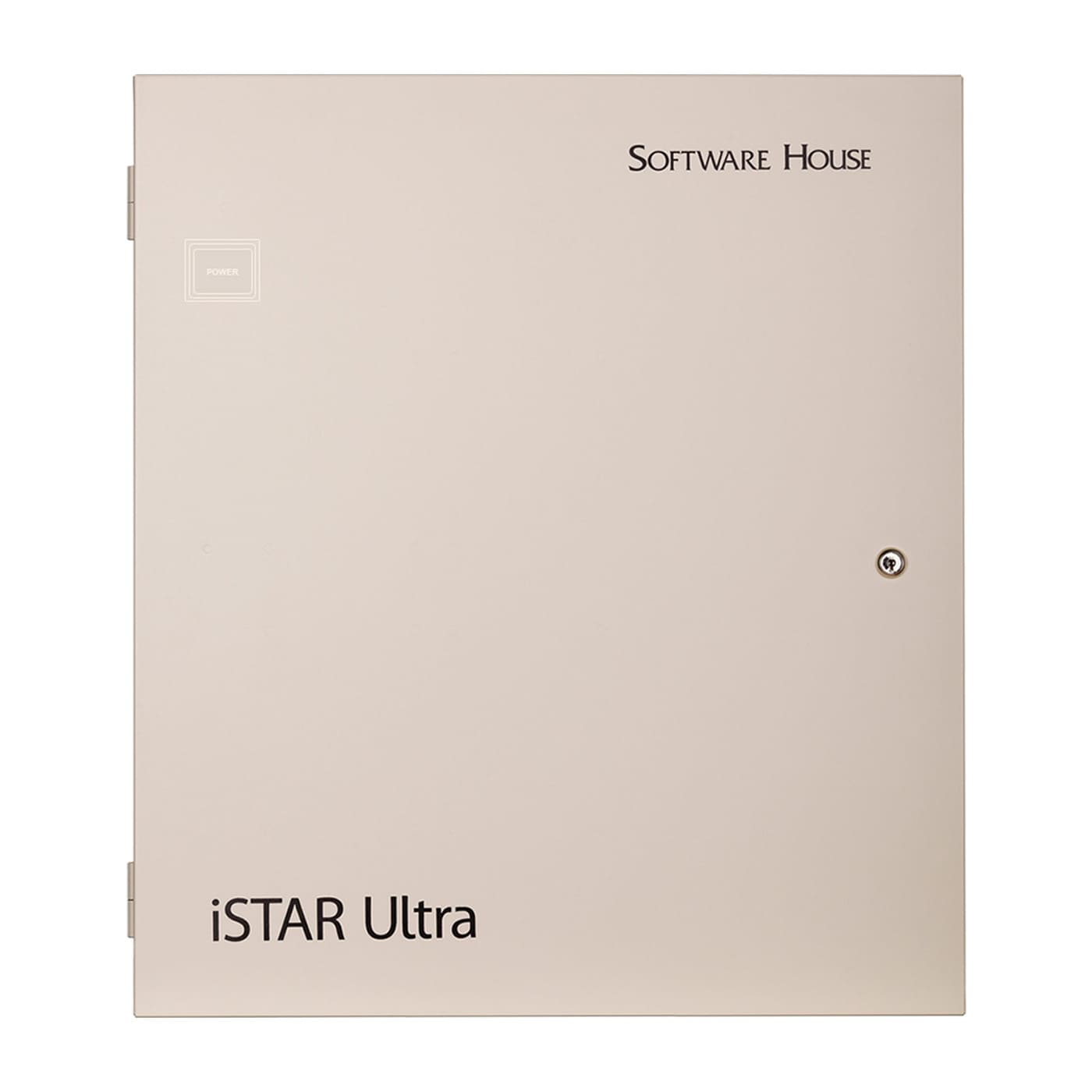

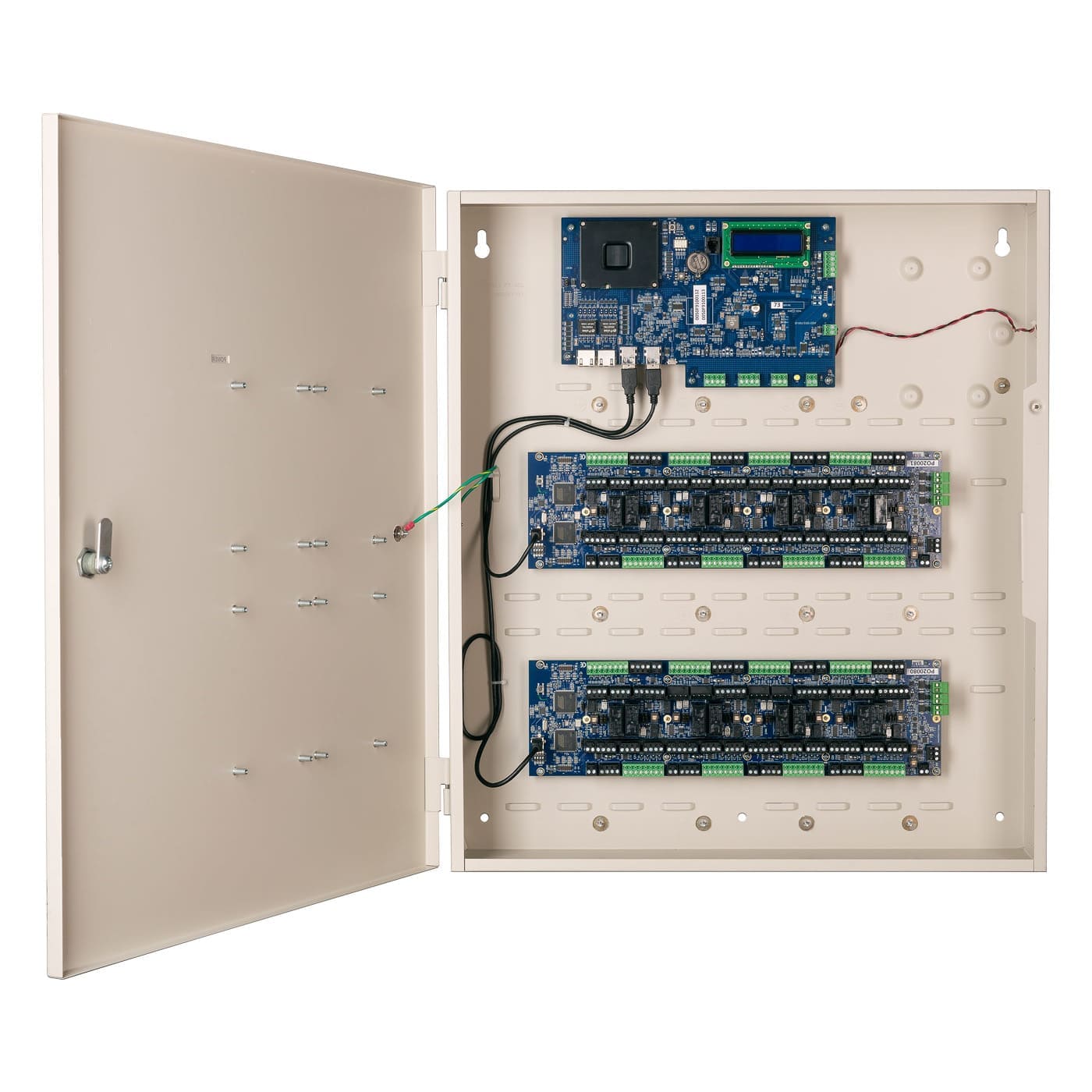

壁掛式	635 x 560 x 127 毫米 (25.0 x 22.0 x 5.0 英寸)

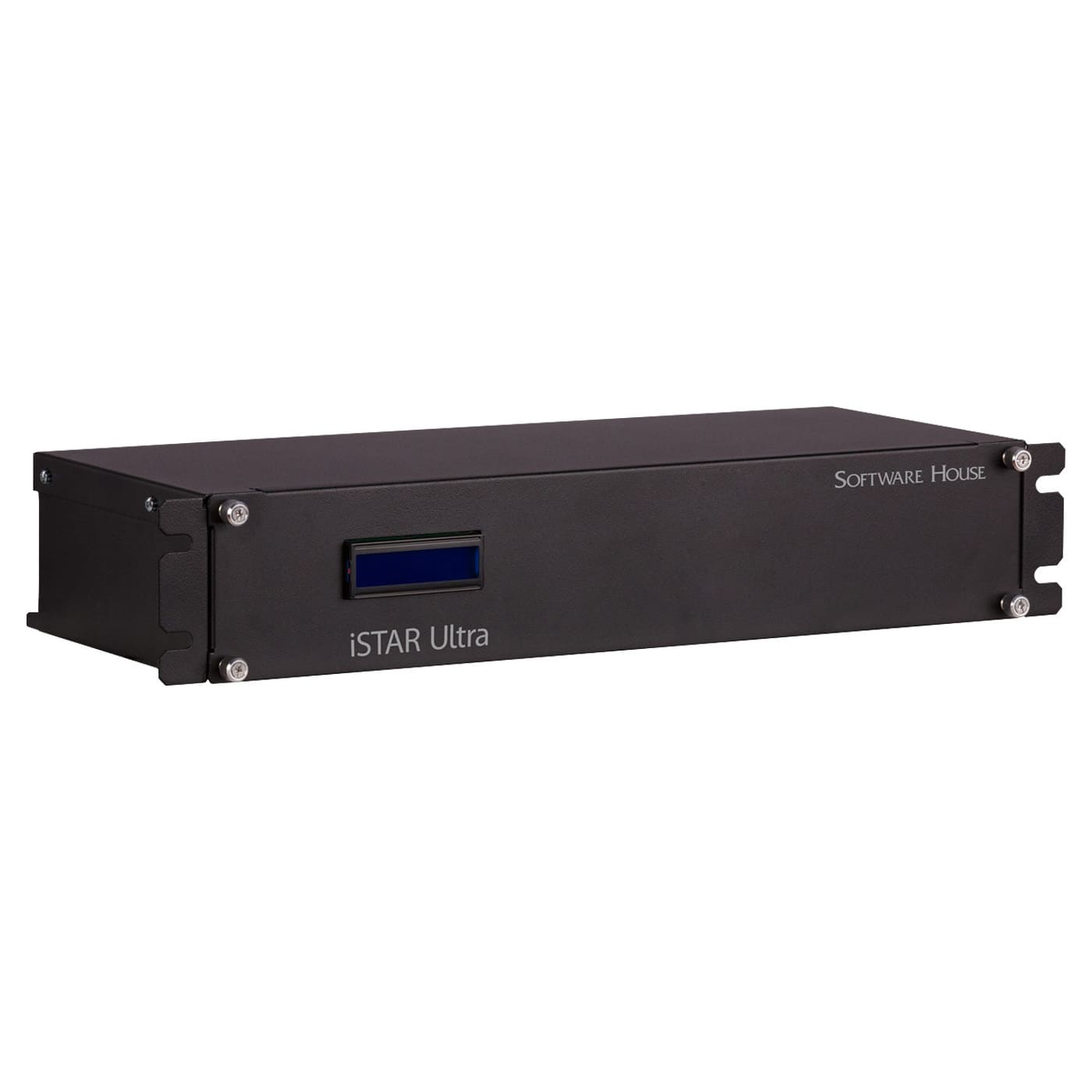

機架式GCM	86 x 445 x 252 毫米 (3.4 x 17.5 x 10 英寸)（2U機架高度）

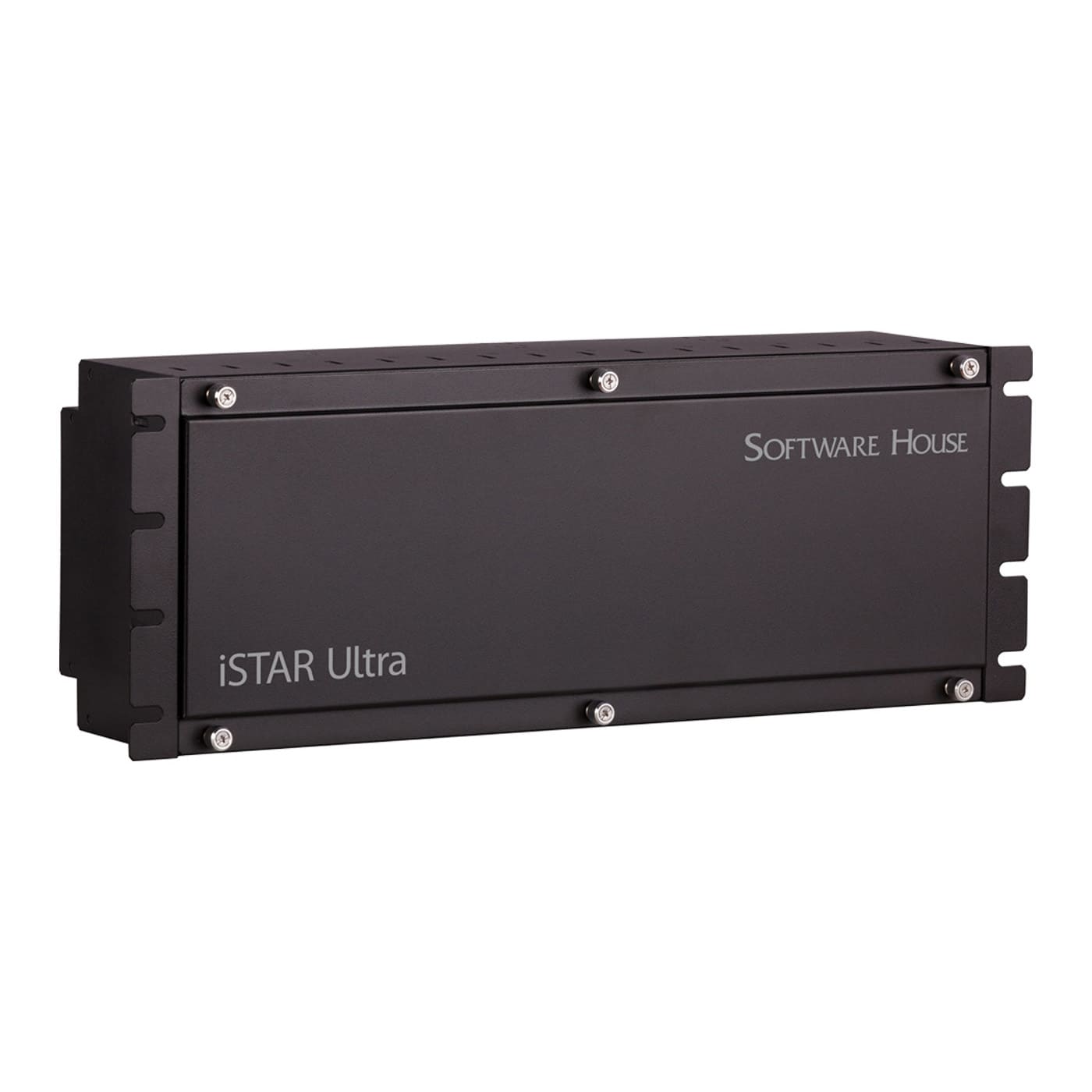

機架式ACM	175 x 445 x 125 毫米 (6.9 x 17.5 x 4.9 英寸)（4U機架高度）
GCM面板	165 x 266 x 26 毫米 (6.5 x 10.5 x 1.02 英寸)
ACM面板	115 x 397 x 36 毫米 (4.5 x 15.7 x 1.4 英寸)
重量
壁掛式	12.3 kg（27磅）
機架式GCM	4.3 kg（9.5磅）
機架式ACM	4.1 kg（9.0磅）
外殼材料	16號碳鋼，帶防拆開關
環境參數
工作溫度	0-50°C (32-122°F)
工作相對濕度	5-95% RH，非冷凝
儲存溫度	-20-60°C (-4-140°F)
電氣參數
GCM的電源需求	12 VDC +/- 20%，0.5 A -1.5 A /RS-485端口
每個ACM的電源需求	ACM面板：12 VDC +/- 20%，最小0.5 A，最大12 A，取決於連接設備所需的電源（讀卡器、門模塊、PIR）。 ACM鎖電源（可選）：0-30 VDC，最大12 A（每個ACM有2個鎖電源輸入）
熱耗散	GCM：61 BTU/hr，每個ACM：20.5 BTU/hr
內存和RTC備份	CR 2032鋰電池提供RTC備份；數據庫和緩衝數據存儲於非易失性存儲器
系統和網絡
CPU	Freescale i.MX6 1 GHz雙核Cortex-A9
系統內存	2 GB RAM
SD存儲	16 GB SD卡
主網絡端口	10/100/1000 Mbps，全雙工，自動協商
次網絡端口	10/100/1000 Mbps，全雙工，自動協商
網絡加密	可選的AES256位，帶定制鍵管理
指示器和開關	LCD用於診斷、LED用於電源、LAN活躍性、串口活躍性、輸出狀態、啟用加密開關
存儲能力
10個通行權限，1人5卡，40位卡號	50萬個持卡人
事件緩存數量	最小1萬，最大50萬
輸入/輸出，GCM
專用輸入	防拆機櫃、AC故障、低電池
GCM至ACM的距離	長達1.83 m（6英尺）
無線鎖支持規格
無線鎖技術支持	ASSA ABLOY Aperio, Schlage AD300和 AD400
GCM RS485端口連接無線Hub	2
每個RS485端口鎖的最大數量	16
每個RS485端口無線Hub的最大數量	15 (Aperio), 16 (Schlage)
每個無線Hub鎖的最大數量	8 (Aperio), 16 (Schlage)
